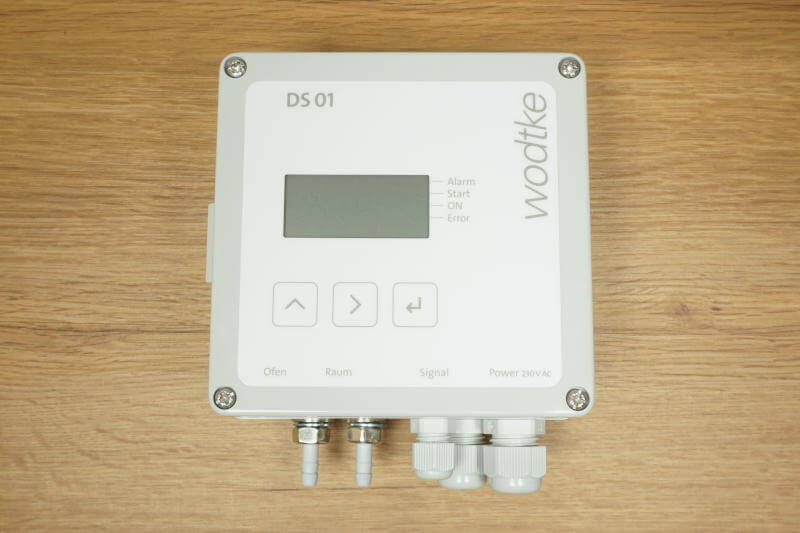

Differenzdruck-Controller DS01 -wodtke-

Es gibt zwei Varianten des Differenzdruck-Controllers DS01:

DS01 L:

• Gleichzeitiger Betrieb¹ von Lüftungsanlagen mit raumluftabhängigen Feuerstätten für feste Brennstoffe.

DS01 M:

• Gemischtbelegung² - ein wodtke Pelletofen und eine Feuerstelle ohne Gebläse für Stückholz oder z.B. Kohlebriketts an einem Schornstein.
• Mehrfachbelegung³ - zwei wodtke Pelletöfen an einem Schornstein.



¹ Gleichzeitiger Betrieb von raumluftabhängigen Feuerstätten für feste Brennstoffe und Lüftungsanlagen:

Der wodtke DS01 L überwacht dauerhaft den Differenzdruck zwischen dem Verbindungsstück der Abgasanlage einer raumluftabhängigen Feuerstätte und dem Aufstellungsraum. Bei Unterschreitung eines Mindestwertes des Differenzdrucks wird die Lüftungsanlage abgeschaltet. Die Überwachung ist nur bei Betrieb der Feuerstätte aktiv. Der Betriebszustand der Feuerstätte wird auf unterschiedliche Weise ermittelt. Bei Feuerstätten für Stückholz und Kohlebriketts wird im Verbindungsstück der Feuerstätte zusätzlich zum Druckmessadapter ein Temperaturmessadapter installiert. Bei Überschreiten einer Mindesttemperatur wird das Startsignal für die Überwachung ausgelöst. Bei wodtke Pelletöfen wird der DS01 L per Kabel mit der Platine des Ofens verbunden und erhält direkt das Startsignal für die Überwachung.

² Gemischtbelegung - ein Pelletöfen und eine Feuerstelle ohne Gebläse für Stückholz, Braunkohlebriketts an einem Schornstein.

Der wodtke DS01 M überwacht dauerhaft den Differenzdruck zwischen dem Verbindungsstück der Feuerstätte ohne Gebläse und dem Aufstellungsraum. Bei Unterschreitung eines Mindestwertes des Differenzdruckes wird der Pelletofen abgeschaltet. Somit verhindert der DS01 M selbst im extremen Fall eines Verschlusses des Schornsteins durch Abschalten des wodtke Pelletofens, dass dessen Abgase über die nicht in Betrieb befindliche Feuerstätte ohne Gebläse in den Aufstellungsraum strömen. Die Überwachung ist nur bei Betrieb des Pelletofens aktiv. Der wodtke DS01 M wird per Kabel mit der Platine des Ofens verbunden und erhält direkt das Startsignal für die Überwachung.

³ Mehrfachbelegung - zwei Pelletöfen an einem Schornstein.

Der wodtke DS01 M überwacht dauerhaft den Differenzdruck zwischen dem Verbindungsstück der nicht in Betrieb befindlichen Feuerstätte und dem Aufstellraum. Bei Unterschreitung eines Mindestwertes des Unterdrucks wird der in Betrieb befindliche Pelletofen abgeschaltet. Somit verhindert der DS01 M selbst im extremen Fall eines Verschlusses des Schornsteins durch Abschalten des in Betrieb befindlichen Pelletofens, dass dessen Abgase in den Aufstellraum des nicht betriebenen Pelletofens strömen. Auch im Falle, dass beide Feuerstätten in Betrieb sind, ist eine Überwachung durch Aktivierung beider DS01 M sichergestellt. Im extremen Fall des Schornsteinverschlusses werden beide Feuerstätten abgeschaltet. Die Überwachung ist nur bei Betrieb eines Pelletofens aktiv. Der wodtke DS01 M wird per Kabel mit der Platine des Pelletofens verbunden und erhält direkt das Startsignal für die Überwachung.

Wichtige Information:
Die beiden Differenzdruck-Controller DS01 L und DS01 M sind mit ihrem speziellen Zubehör geeignet für wodtke Pelletöfen und wodtke Kaminöfen, sowie für alle handelsüblichen Kaminöfen/Raumheizer, gemäß EN 13240, Kamin-/Heizeinsätze gemäß EN 13229 (außer offene Feuerstätten) und Herde gemäß EN 12815.

Weitere Informationen finden Sie in der Broschüre, die wir Ihnen zum Download auf dieser Seite anbieten, sowie unter dem folgenden Link auf die Herstellerseite: wodtke DS01.

Sie können zwischen folgenden Varianten des DS01 wählen:

• DS01 L - Set 1 (für Lüftung + Kaminofen/Kamineinsatz/Herd) - inkl. erforderlichem Zubehör* (bei Neuinstallation)
• DS01 L - Set 2 (für Lüftung + wodtke Pelletofen) - inkl. erforderlichem Zubehör* (bei Neuinstallation)
• DS01 M - Set 1 (Gemischtbelegung) - inkl. erforderlichem Zubehör* (bei Neuinstallation)

• DS01 M - Set 2 (Mehrfachbelegung) - inkl. erforderlichem Zubehör* (bei Neuinstallation)
• DS01 L - Ersatzteil - ohne Zubehör
• DS01 M - Ersatzteil - ohne Zubehör

* siehe "Lieferumfang"

Bitte wählen Sie die gewünschte Variante aus.
